井下工業環網系統
文章出處：未知網責任編輯：admin作者：人氣： 發表時間：2019-10-30 14:14
系統簡介：
為避免煤礦將來建設各自動化系統各自為政，互為信息孤島或半人工半自動化狀態，各種信息系統無法實現網絡共享，無法統一監測，無法統一調度，嚴重影響了生產力水平的提高。所以此次工業環網的建設為礦井安全生產奠定了基礎平臺。
建設的必要性：
避免自動化監測監控系統都處于相互獨立的狀態，各系統自成體系，信息不能互通，形成了"信息孤島"現象。
防止通訊線路重復投資建設，費用過高，不僅系統維護量大，且整體可靠性差，維修、維護困難。
結構設計：

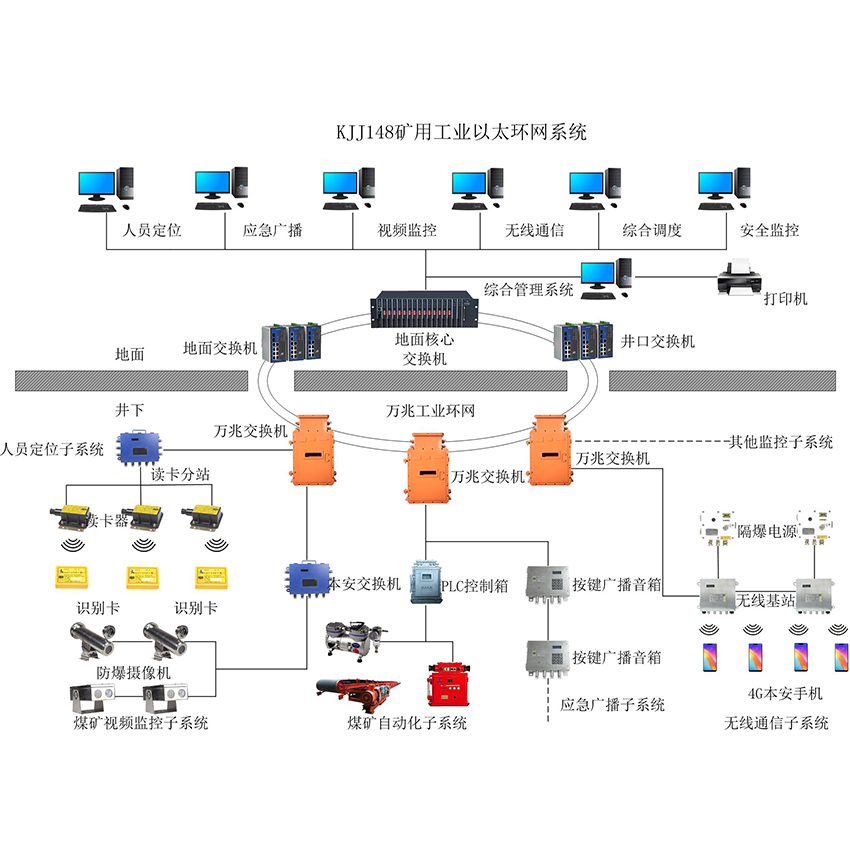

系統分為管理層、控制層和設備層三層結構。其中管理層為礦地面局域網，控制層采用高速工業以太環網，設備層采用現場總線，保證了現場子系統的實時性和可靠性。
系統設計原則
考慮到煤礦綜合自動化系統工程的實際需要和將來的發展趨勢，各系統的實際需求及具體的使用特性，同時兼顧技術新舊更替不斷加快的特點，項目的設計原則為：“先進性、成熟性、實用性、安全性、實時性、易操作性、完整性、可查詢性、互聯性和可擴展性、經濟性”原則：
技術要求
整個自動化綜合控制網采用工業級的設備，實現井下高溫、高濕等惡劣環境的穩定運行；
系統支持光纖冗余環網工作模式，接節故障不影響整個系統性能，故障自恢復時間短，通信更加可靠；所有交換機采用高性能的模塊化百兆交換機，避免網絡中部分節點故障，同時滿足以后的擴容和升級；
礦井工業以太環網光纖冗余環網傳輸平臺運行穩定、可靠性好、線路機械強度高礦井工業以太環網光纖冗余環網傳輸平臺通訊協議采用標準的TCP/IP網絡協議；
?
?
