為提高煤礦安全生產意識，高效應急指揮煤礦生產人員的生產與生活，豐富職工的文化生活，最主要是在礦井安全出現緊急情況下，可以在調度指揮中心，通過廣播系統在幾分鐘以內向井下人員所在的地點下達安全指令，高效指導人員的安全撤離，對煤礦系統的設備提出了更高的要求。



　　山東新云鵬電氣有限公司根據煤礦的需求設計的煤礦網絡安全廣播調度系統是一套基于網絡的交互式雙向廣播調度系統。本系統主要由地面播放設備及井下主、副音箱組成。地面播放設備安裝于調度室，井下防爆音箱一般安裝于井下大巷、停車場、休息室、采掘工作面等場所，為井下工人提供音樂與安全知識教育以及緊急情況下的安全疏散撤離通知，提高職工的安全生產意識，豐富職工的文化生活。最主要是在礦井安全出現緊急情況下，可以在調度指揮中心，通過廣播系統向井下覆蓋地點下達安全指令，從而有效的指導人員的安全撤離。

　　設計目的



　　本方案根據礦井下巷道和采掘工作面分布情況，將其劃分為N個區域，設計該系統實現井下各個硐室和采區軌道、掘進頭、工作面的語音覆蓋。



　　在緊急情況下，實現最短時間內的全礦井語音廣播



　　在正常的生產生活時，實現井下井上的對講通訊



　　實現與現有的自動化控制系統聯動機制，例如：與瓦斯報警系統，人員定位系統等



　　實現播放工作區域的打點語音提示信息



　　實現對工人正常的安全教育知識的學習



　　傳輸方式

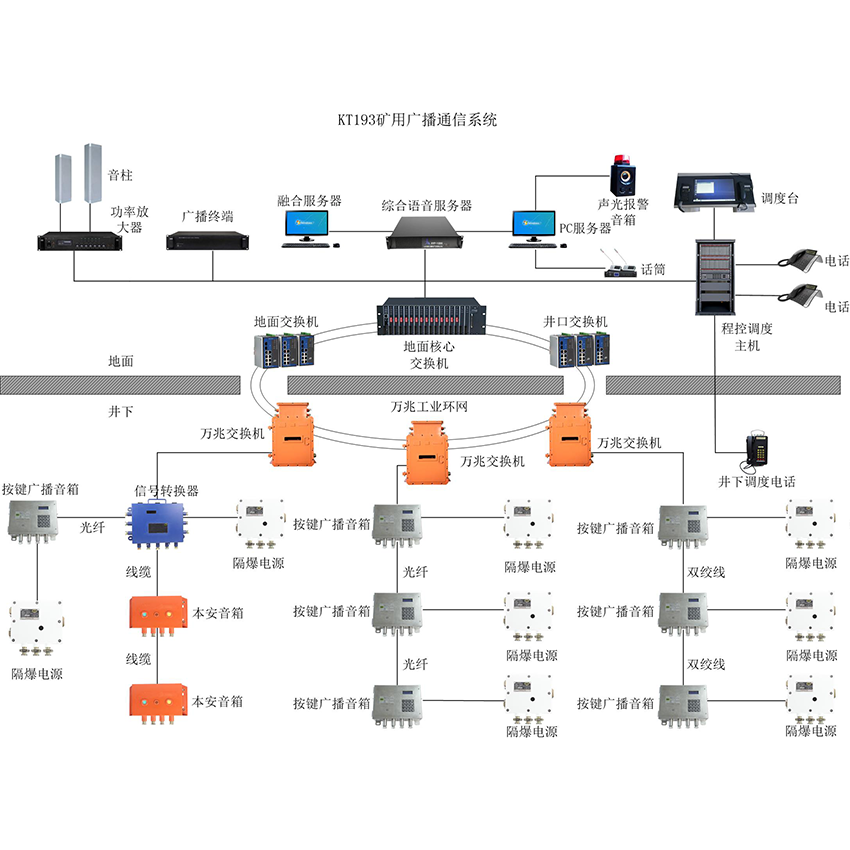

　　煤礦通訊發展方向是在井下建立工業環網，各種自動化系統通訊傳輸采用工業環網傳輸方式。本煤礦安全應急對講廣播系統可以在不額外敷設線主干線纜的情況下，就近實現接入，而且可以根據不同的工作地點，劃分主音箱網絡，還可以實現全礦廣播網絡，因此，本方案按照網絡傳輸方式進行設計。以下是產品的系統拓撲圖：



　　系統功能



　　自動定時播放



　　緊急廣播



　　分區廣播



　　電話調度



　　系統聯動



　　一鍵實施



　　軟件功能強大



　　遠程系統管理



　　擴展覆蓋區域
